ToodeSissejuhatus
Energiatõhusus on PWM-juhtimist kasutavate EC tsentrifugaalventilaatorite peamine eelis. EC-mootor töötab suure elektritõhususega nii täis-kui ka osalise{2}}koormuse tingimustes. PWM-juhtimine võimaldab ventilaatoril töötada ainult süsteemi poolt nõutaval kiirusel, välistades tarbetu energiatarbimise ja vähendades tegevuskulusid.
Kõrvaldades rihmajamite või väliste kontrolleritega seotud mehaanilised kaod, vähendab EC energiatõhus tsentrifugaalventilaator süsteemi üldist keerukust ja parandab töökindlust. Väiksema energiatarbimise tulemusel väheneb ka soojuse tootmine, mis pikendab mootori tööiga ja vähendab jahutusvajadust. Rakendustes, kus energiatõhusus, tööpaindlikkus ja nutikas juhtimine on kriitilise tähtsusega, pakuvad tahapoole kumerate tiivikutega EC tsentrifugaalventilaatorid tulevase -valmis ventilatsioonilahenduse.
EÜ energiatõhusa tsentrifugaalventilaatori tehnilised parameetrid:
|
Mudeli nr. |
Hinnatud |
Tööpinge |
Sagedus |
Hinnatud |
Nimivõimsus |
Hinnatud |
Õhuvool |
Õhk |
Müra |
|
VAC |
VAC |
Hz |
A |
W |
RPM |
m3/h |
Pa |
dBA |
|
|
ET-B225-H064-E115-A01 |
115 |
90~135 |
50/60 |
1.30 |
85 |
2500 |
910 |
315 |
65 |
|
ET-B225-H064-E230-A01 |
230 |
184~274 |
50/60 |
0.65 |
85 |
2500 |
910 |
315 |
65 |
Kontuuri joonis
Jõudluskõver
Ühendus
|
DC juhe |
Vahelduvvoolu juhe |
||
|
Värv |
Funktsioon |
Värv |
Funktsioon |
|
Punane |
+10VDC |
Pruun |
L |
|
Sinine |
GND |
Sinine |
N |
|
Kollane |
0~10VDC/PWM |
Roheline/kollane |
PE |
|
Valge |
FG |
||
Müra jõudlus on veel üks oluline eelis. Sujuv kiiruse reguleerimine, optimeeritud tiiviku geomeetria ja tasakaalustatud konstruktsioon aitavad kaasa madalale vibratsioonile ja akustiliste emissioonide vähendamisele. Integreeritud mootorikaitsed, nagu termoseire ja pehme{2}}käivituse funktsioon, suurendavad tööohutust ja pikendavad kasutusiga. Need funktsioonid muudavad EC energiatõhusa tsentrifugaalventilaatori usaldusväärseks valikuks rakenduste jaoks, mis nõuavad pikaajalist ja pidevat tööd.

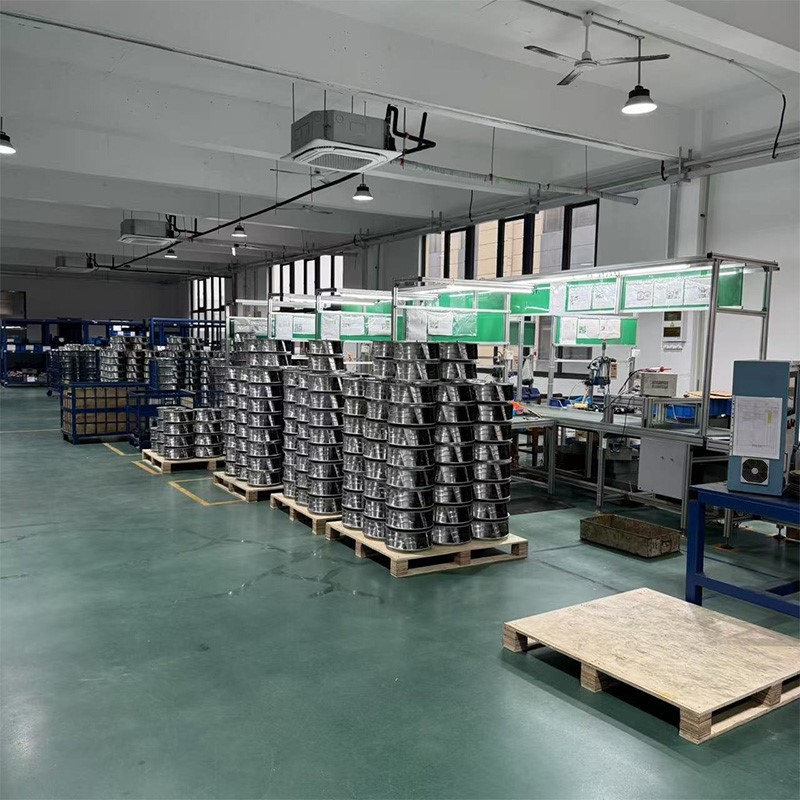

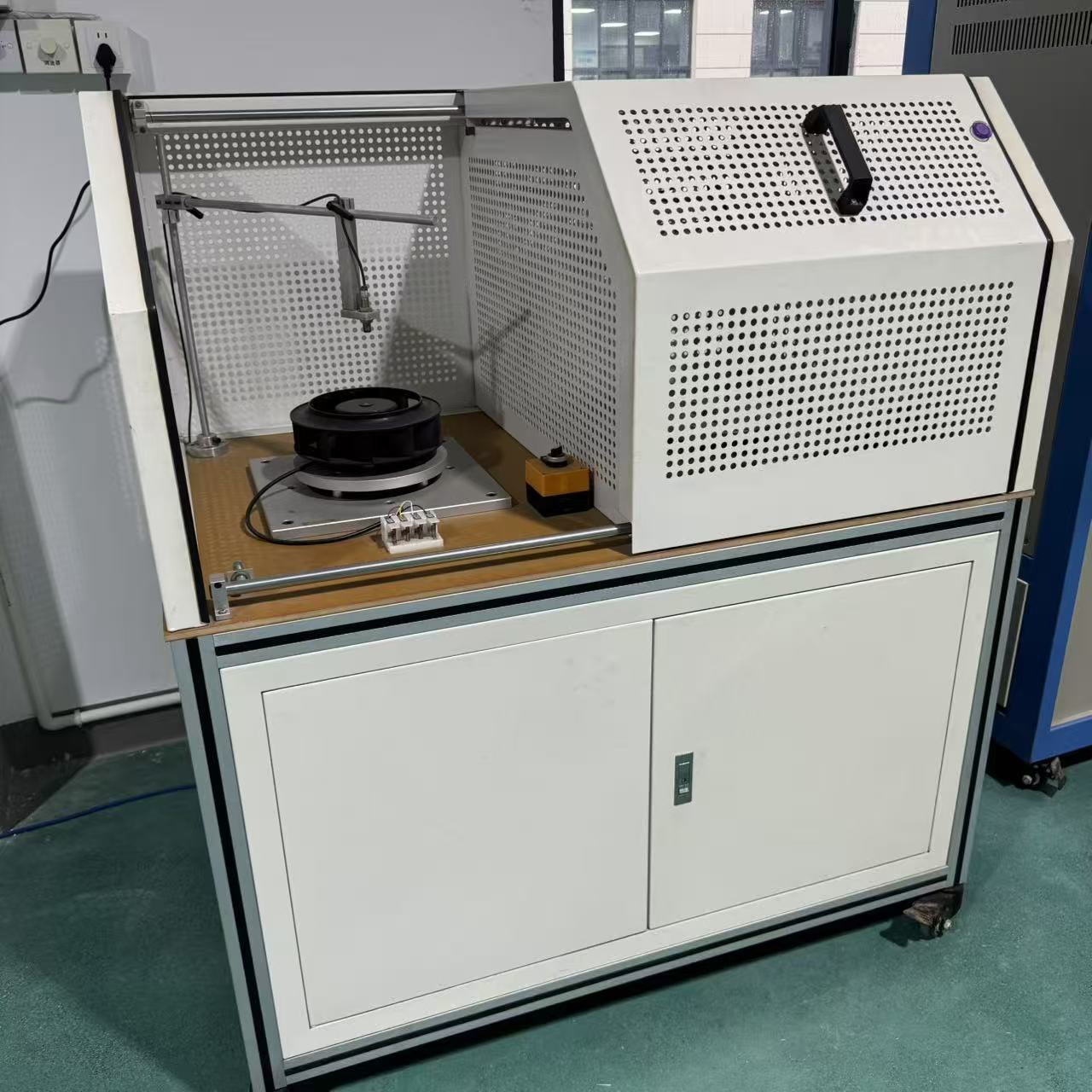

Meie tehas
KKK
1. Kuidas valida oma rakenduse jaoks õige EC tsentrifugaalventilaator?
Õige EC tsentrifugaalventilaatori valimine sõltub õhuvoolust, staatilisest rõhust ja töötingimustest. Arvestada tuleks ka paigaldusruumi ja juhtimisnõuetega. Ventilaatori jõudluskõvera ülevaatamine aitab tagada õige sobitamise. Õige valik suurendab tõhusust ja{3}}pikaajalist töökindlust.
2. Millise õhuvooluvahemiku võivad EC tsentrifugaalventilaatorid katta?
EC tsentrifugaalventilaatorid on saadaval laias õhuvooluvahemikus. Väikesed mudelid sobivad kompaktsete süsteemide jaoks, samas kui suuremad seadmed vastavad suurematele õhuvooluvajadustele. Tegelik õhuvool sõltub süsteemi takistusest. Jõudlusandmetele tuleks alati viidata.
3. Kui oluline on staatiline rõhk EC ventilaatori valimisel?
Staatiline rõhk on ventilaatori valikul kriitiline tegur. See määrab ventilaatori võime ületada süsteemi takistus. Ebapiisav rõhk võib põhjustada õhuvoolu vähenemist. EC tsentrifugaalventilaatorid on loodud töötama mõõduka kuni kõrge staatilise rõhuga.
4. Kas EC ventilaatoreid saab konkreetsete projektide jaoks kohandada?
Jah, EC ventilaatoreid saab sageli kohandada vastavalt konkreetsetele projektinõuetele. Kohandamine võib hõlmata pinget, juhtimismeetodit või paigalduskonfiguratsiooni. OEM- ja projekti{2}}põhised rakendused nõuavad tavaliselt selliseid kohandusi. Kohandatud valikuid tuleks arutada projekteerimisetapis.
5. Millised paigalduskaalutlused kehtivad EC tsentrifugaalventilaatorite puhul?
Õige paigaldus tagab optimaalse jõudluse ja kasutusea. Õhuvoolu ja jahutuse jaoks tuleb säilitada piisav vahemaa. Elektriühendused peavad vastama kindlaksmääratud nõuetele. Vale paigaldamine võib mõjutada tõhusust ja töökindlust.
6. Kas EC ventilaatorid sobivad kompaktsetesse või piiratud ruumidesse?
EC ventilaatorid sobivad hästi kompaktseks paigalduseks. Integreeritud kontroller vähendab vajadust väliste komponentide järele. See aitab säästa ruumi seadmetes või korpustes. Kompaktne disain muudab need ideaalseks OEM- ja moodulsüsteemide jaoks.
